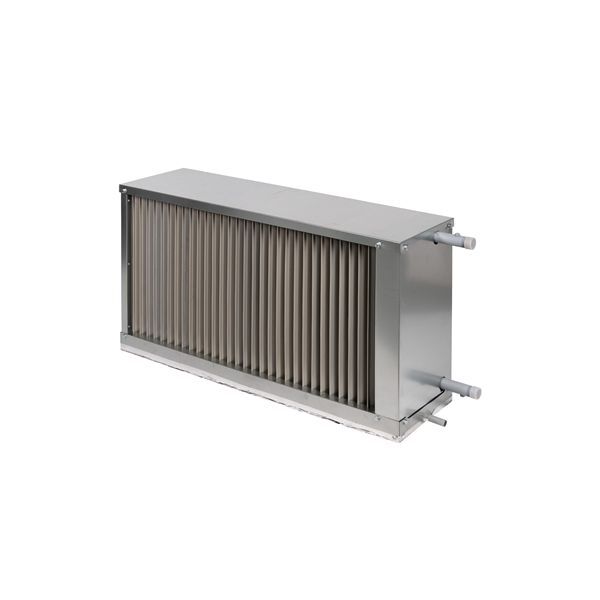

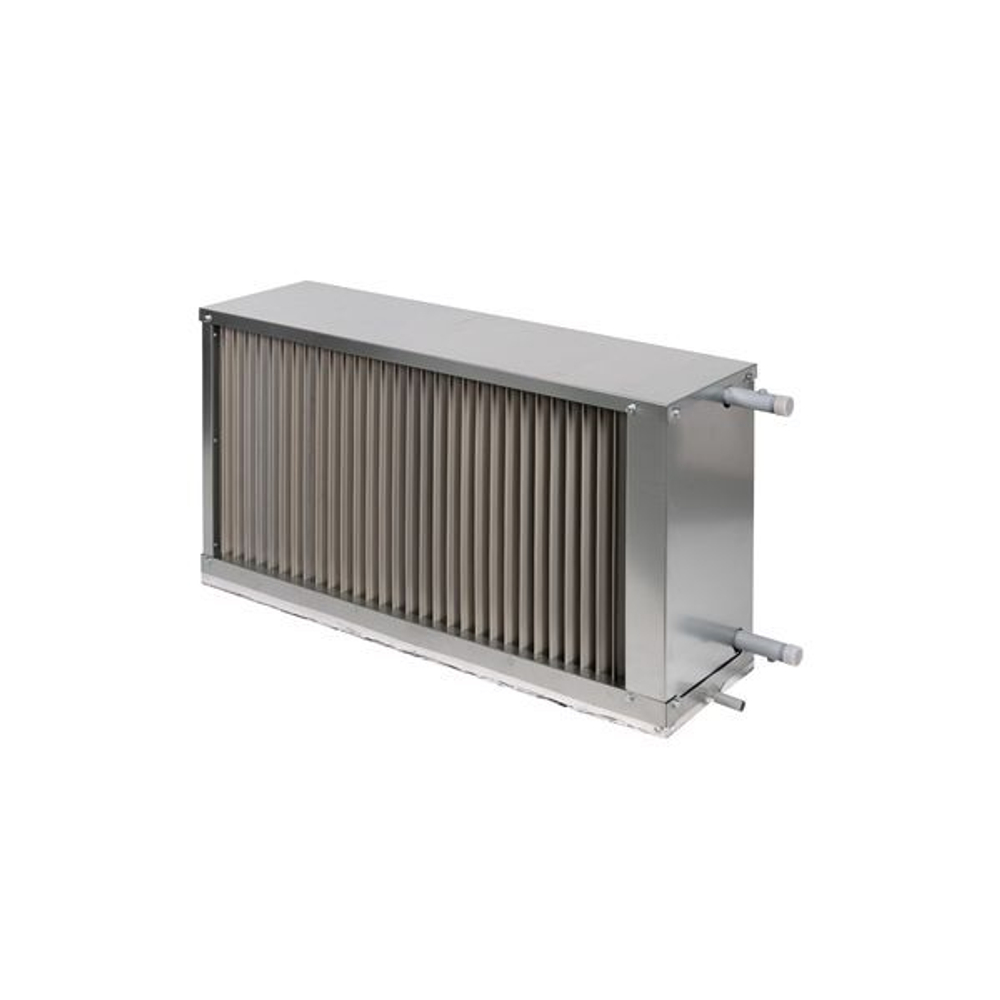

Водяной охладитель воздуха для прямоугольных каналов Shuft WHR-W 400×200-3, сечение вентиляционного канала 400×200 мм, трехрядный медно-алюминиевый теплообменник
Водяные охладители Shuft WHR-W 400×200-3 устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых, общественных и производственных помещений, в которых требуется охлаждение подаваемого воздуха.
Подвод хладагента — слева по ходу движения воздуха. Левое исполнение водяного охладителя возможно изменить на правое (см. инструкцию)
Корпуса воздухоохладителей серий WHR-W изготовлены из оцинкованного стального листа.
Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2,1 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм), что позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Трубы расширены механическим способом и прочно соединены с оребрением для повышения теплоотдачи. Пайка калачей теплообменника осуществляется припоем с 2% содержанием серебра, что гарантирует высокое качество соединений.
В качестве теплоносителя водяных охладителей могут использоваться как вода, так и незамерзающие смеси. Максимальное рабочее давление 16 бар.
Воздухоохладители серии WHR-W имеют каплеуловитель, сделанный из пластиковых профилей шириной 100 мм. Они расположены с интервалом в 33 мм по всей длине теплообменника. Эти профили имеют специальное криволинейное сечение, которое задерживает капли влаги, когда воздух проходит через теплообменник и каплеуловитель. Вода собирается в поддоне из оцинкованной стали с трубкой для отвода конденсата. Снаружи поддон покрыт теплоизоляцией.
Перед охладителем следует устанавливать фильтр для защиты его от загрязнений и снижения холодопроизводительности. Устройство устанавливается в горизонтальном положении, обеспечивающем отвод конденсата.
