Смесительные узлы Shuft MST: точное регулирование мощности водяных нагревателей в системах вентиляции

Назначение и принцип работы смесительных узлов MST

Смесительные узлы Shuft серии MST применяются в системах вентиляции для регулирования мощности водяных нагревателей (калориферов). Регулирование осуществляется через 3‑ходовой клапан с электроприводом, который смешивает прямой и обратный теплоноситель, поддерживая заданную температуру на входе в теплообменник. Это позволяет плавно менять тепловую мощность воздухонагревателя в зависимости от текущих потребностей системы и наружной температуры.

Смесительные узлы MST предназначены для монтажа внутри отапливаемых помещений. В качестве теплоносителя может использоваться вода или антифриз — при этом жидкость не должна содержать твёрдых примесей и агрессивных химических веществ, способных вызвать коррозию или разрушение материалов конструкции (медь, латунь, нержавеющая сталь, цинк, пластмасс, резина, чугун).

Расшифровка обозначения:

Температурные режимы и выбор конфигурации

Для смесительных узлов прямой конфигурации рабочая температура теплоносителя составляет от +2 до 110 °C. Это базовый вариант, подходящий для большинства стандартных систем теплоснабжения.

Если температура теплоносителя на подающей линии превышает 110 °C (вплоть до 130 °C), необходимо использовать смесительные узлы обратной конфигурации. Их конструкция исключает попадание горячей воды из системы теплоснабжения напрямую в циркуляционный насос, защищая его от перегрева и преждевременного выхода из строя.

Правильный выбор конфигурации — залог надёжной и долговечной работы не только самого смесительного узла, но и всего водяного нагревателя в составе приточной системы.

Монтаж и подключение: ключевые требования

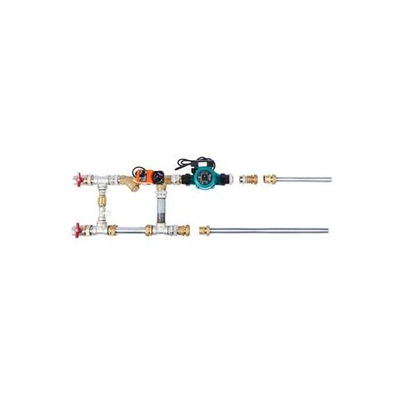

Подключение смесительного узла к теплообменнику выполняется через штатные нержавеющие гибкие трубки с резьбовыми гайками (для исполнения «F»). При необходимости трубки можно укорачивать или сгибать, адаптируя под конкретные габариты монтажной зоны. Трубопровод контура теплоснабжения присоединяется к шаровым запорным кранам через разъёмные соединения «американки» — это упрощает монтаж и демонтаж при сервисном обслуживании.

Важное требование к установке: отстойник фильтра должен быть направлен вниз. Если это условие не соблюдается, повышенное засорение сетки фильтра приводит к снижению пропускной способности узла, падению мощности воздухонагревателя и существенному риску его замерзания в холодный период.

Как подобрать и заказать смесительный узел Shuft MST

При выборе смесительного узла важно учитывать:

• Температуру теплоносителя в системе — до 110 °C подойдёт прямая конфигурация, от 110 до 130 °C — обратная.
• Тип теплоносителя — вода или антифриз; в обоих случаях требуется фильтрация от механических примесей.
• Тип исполнения подключения — например, «F» с гибкими нержавеющими трубками; выбор зависит от компоновки монтажной зоны и конструкции теплообменника.
• Производительность насоса и пропускную способность клапана
• Условия монтажа — смесительный узел устанавливается внутри отапливаемого помещения; важно обеспечить доступ для обслуживания фильтра и циркуляционного насоса.

Наши специалисты помогут подобрать оптимальную модель и конфигурацию под параметры вашей системы вентиляции, а также предложат комплектующие для корректного монтажа.

Поставка и монтаж климатического оборудования в Москве

Мы предлагаем широкий выбор смесительных узлов Shuft MST и другого климатического оборудования по выгодным ценам со склада в Москве.

Помимо поставки оборудования, оказываем полный комплекс услуг по монтажу систем кондиционирования и вентиляции в Москве: выполняем проектирование, подбор комплектующих, установку и пусконаладку. Такой подход гарантирует корректную работу системы, соответствие проектным параметрам и длительный срок службы оборудования.
