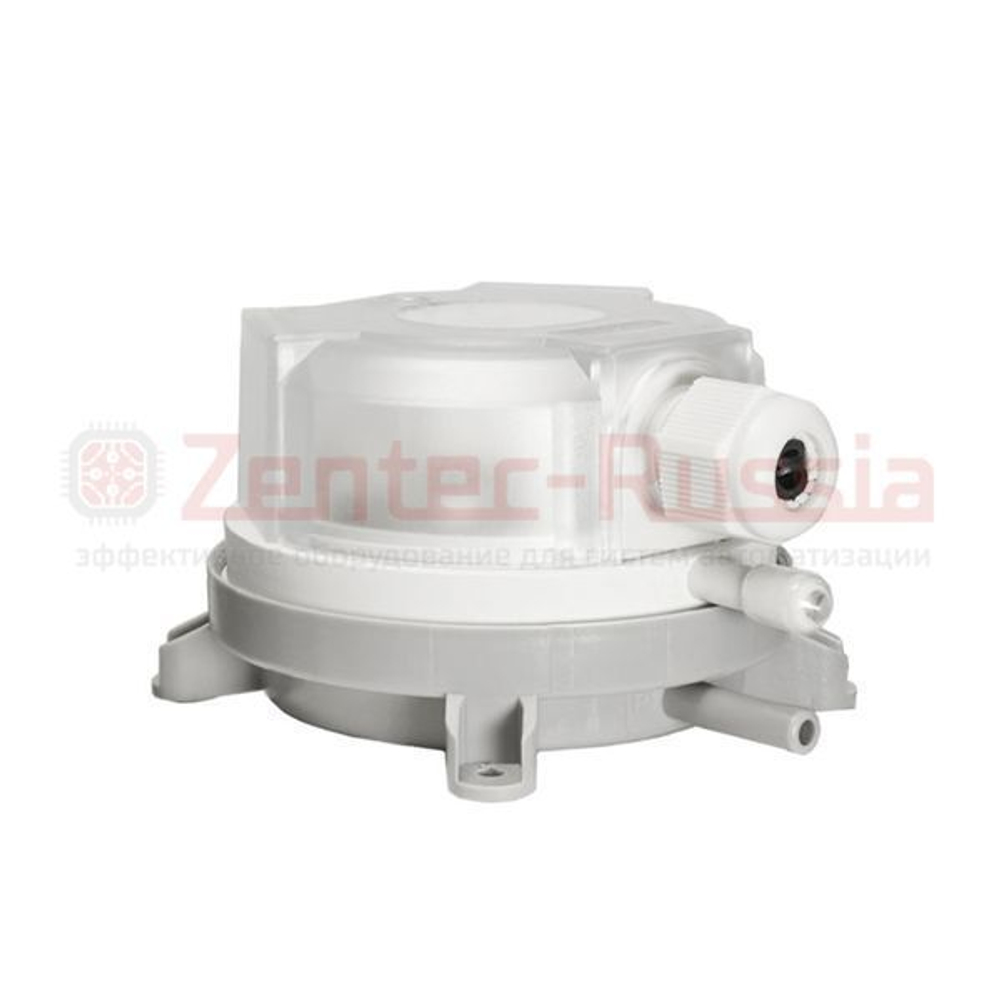

Shuft DPS-300 Реле перепада давления воздуха (датчик перепада давления воздуха) 30-300 Па
Реле перепада давления (датчики перепада давления) Shuft DPS-300 — это простые и надёжные устройства, которые предназначены для контроля работы вентиляторов, воздушных фильтров, рекуператоров и других элементов вентиляционных систем.
Принцип работы реле перепада давления DPS основан на измерении давления «до» и «после» вентилятора, фильтра или рекуператора. Для этого используется силиконовая мембрана, встроенная в реле давления. Если давление превысило заданное значение, мембрана оказывает давление на шток. Шток воздействует на контактную группу датчика, который замыкает или размыкает цепь управления или индикации. Таким образом, датчик сигнализирует о состоянии, работе или неисправности элемента вентиляционной системы.
Монтаж датчиков перепада давления производится в непосредственной близости от контролируемого элемента. Корпус датчика может быть установлен горизонтально на воздуховоде или вертикально. Однако в последнем случае необходимо компенсировать величину уставки в большую сторону на 10-20 Па и проверить точность срабатывания. Это связано с тем, что в вертикальном положении сила тяжести будет иначе воздействовать на механизмы реле.
