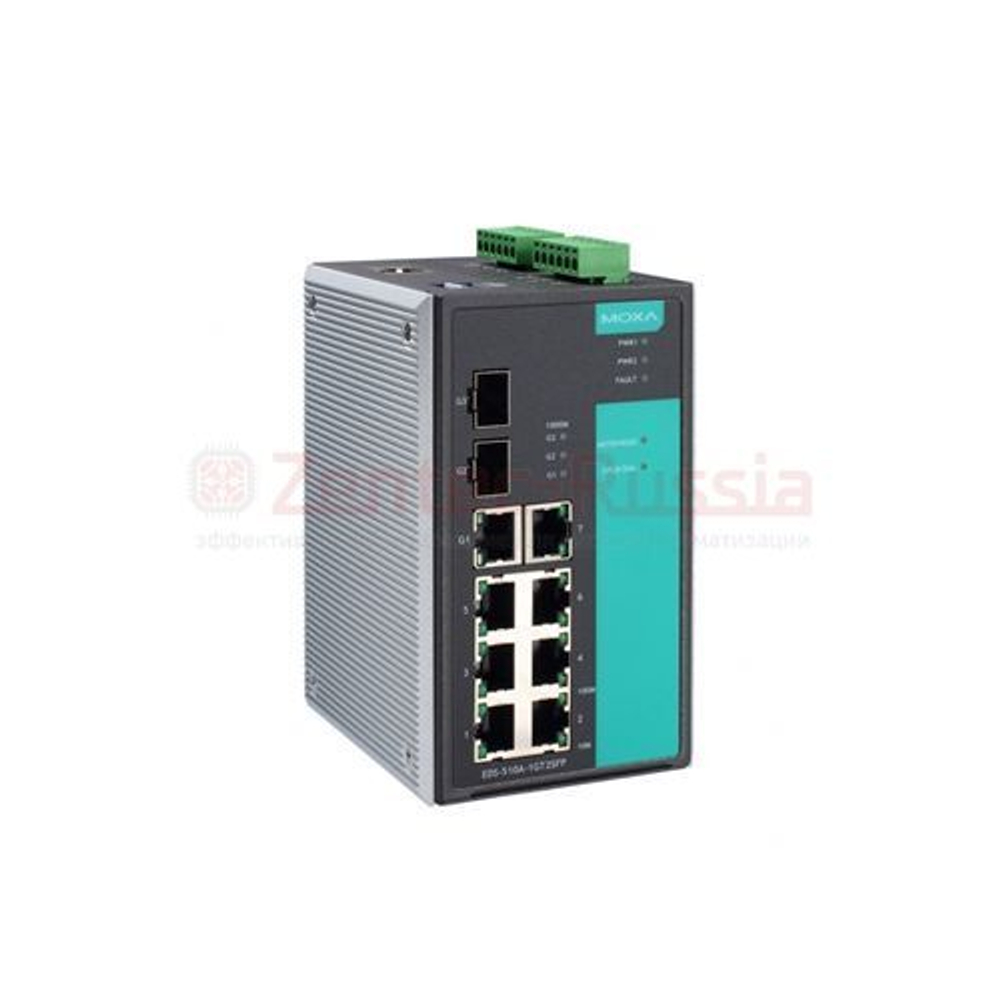

MOXA EDS-510A-1GT2SFP 10-портовый промышленный управляемый Ethernet коммутатор, 7 портов 10/100BaseT(X) (разъем RJ45), 1 порт 10/100/1000BaseT(X) (разъем RJ-45), 2 порта 1000Base SFP, монтаж на DIN-рейку, IP30, рабочая температура: -10...+60°C
| Сетевые порты | |
| Количество Ethernet-разъемов | 10 |
| Количество 10/100 Mb Ethernet | 7 |
| Тип коннектора 10/100 Mb Ethernet | 7xRJ-45 |
| Количество 10/100/1000 Mb Ethernet | 1 |
| Тип коннектора 10/100/1000 Mb Ethernet | 1xRJ-45 |
| Количество портов SFP 100/1000 Mbit | 2 |
| Параметры коммутатора | |
| Управляемый | Да |
| Уровень коммутатора | Layer 2 |
| Поддерживаемые функции | Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга |
| Таблица MAC адресов | 8000 |
| Буфер пакетов | 1 кБит |
| Макс. кол-во VLAN | 64 |
| Очередей приоритетов на порт | 4 |
| Количество IGMP групп | 256 |
| Протоколы связи | |
| Промышленные протоколы | EtherNet/IP, Modbus TCP |
| Управление | IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN |
| Резервирование | STP, RSTP, MSTP, Turbo Ring, Turbo Chain |
| Безопасность | HTTPS, SSH, RADIUS, TACACS+, SSL |
| Стандарты IEEE | IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX |
| Цифровой ввод | |
| Количество каналов DI | 2 |
| Цифровой вывод | |
| Количество каналов DO | 2 |
| Тип DO | Сигнальное реле |
| Максимальный коммутируемый ток для реле с контактами (А) | 1А при 24В DC |
| Слоты расширения | |
| Совместимые модули | SFP-1G |
| Способы оповещения и настройки | |
| Метод настройки | Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig |
| Порты | |
| Тип коннектора | Консольный порт RS-232 (RJ-45) |
| Электропитание | |
| Резервный вход питания | Да |
| DC входное напряжение | 12...45 В |
| DC Резервное питание | 12...45 В |
| Корпус | |
| Внешний вид и материал | Металл |
| Монтаж | На стену, На DIN-рейку |
| IP-защита изделия | IP30 |
| Размеры | |
| Ширина | 80.2 мм |
| Глубина | 105 мм |
| Высота | 135 мм |
| Требования к условиям использования | |
| Рабочая температура | -10...60 °C |
| Сертификация и поддерживаемые стандарты | |
| Электромагнитные помехи (EMI) | FCC Part 15 Subpart B Class A, CISPR 32 |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8 |
| Стандарты по суровым условиям | ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D |
| Стандарты по применению на море | DNV, GL |
| Стандарты для автомагистралей | NEMA TS2 |
| Стандарты безопасности | UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1 |
| Стандарт по свободному падению | МЭК 60068-2-32 |
| Стандарты по вибрации и ударам | МЭК 60068-2-6, МЭК 60068-2-27 |
Управляемые коммутаторы Ethernet EDS-510A Gigabit оснащены до 3 портов Gigabit Ethernet, что делает их идеальными для построения Gigabit Turbo Ring, но оставляя запасной порт Gigabit для использования в восходящем канале. Технологии резервирования Ethernet, Turbo Ring и Turbo Chain (время восстановления < 20 мс), RSTP/STP и MSTP, могут повысить надежность системы и доступность магистральной сети. Серия EDS-510A разработана специально для приложений, требующих связи, таких как управление процессами, судостроение, системы ITS и DCS, которые могут выиграть от масштабируемой конструкции магистральной сети.
