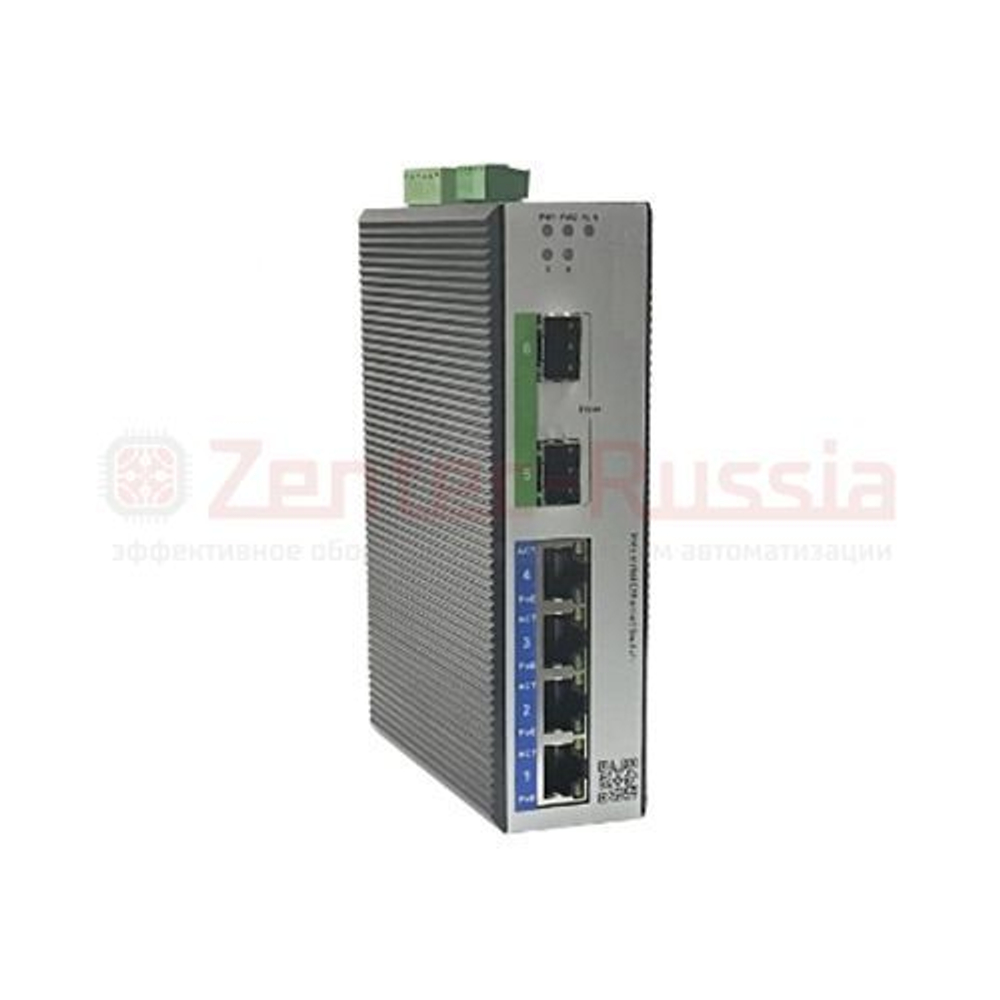

MES-304-2S-L2 6 портов, управляемый промышленный коммутатор 2GE SFP + 4GE Copper (RS485+RS232), монтаж на DIN-рейку, IP40, алюминиевый корпус
MES-304-2S-L2 — это управляемый промышленный коммутатор с 2 портами Gigabit SFP и 4 портами Gigabit Copper. Он поддерживает протоколы Ethernet Layer 2, необходимые промышленным объектам, обеспечивая стабильность коммуникационной сети. Коммутатор поддерживает 1 канал данных RS485 и 1 канал данных RS232. Эта серия коммутаторов имеет маломощную конструкцию без вентилятора, что гарантирует отсутствие помех. Он также поддерживает рабочую температуру от -40 °C до +80 °C и демонстрирует высокие характеристики электромагнитной совместимости EMC, обеспечивая стабильную работу в суровых промышленных средах. Это надежное решение для установления быстрого и стабильного доступа к сетевому терминалу в таких областях, как интеллектуальные сети, промышленная автоматизация, интеллектуальный транспорт, видеонаблюдение, интеллектуальные посты, интеллектуальное управление водными ресурсами и другие промышленные приложения.
| Интерфейс и индикаторы | |
|---|---|
| Сервисные порты | 4 * 10/100/1000Mbps RJ45 Copper, Full/half duplex MDI/MDI-X adaptive 2 * 1000Base-X SFP ports |
| Порты передачи данных | 1* RS485 + 1* RS232 as default |
| Светодиодные индикаторы | Питание: PWR Link/Act для проводного или SFP портов |
| Стандарты Ethernet | |
| Стандарты | IEEE802.3-10BaseT, IEEE802.3u-100BaseTX, IEEE802.3x-Flow Control, IEEE802.3z-1000BaseX, IEEE802.1ab-Link Layer Discovery Protocol (LLDP), IEEE802.1D-Spanning Tree Protocol, IEEE802.1w-Rapid Spanning Tree Protocol, IEEE802.1Q -VLAN Tagging, IEEE802.1p -Class of Service, IEEE802.1X-Port Based Network Access Control and so on |
| Характеристики программного обеспечения Ethernet | |
| Управление | Поддерживает консольное и веб-управление Поддерживает SNMP |
| Технология резервирования | Поддерживает общедоступную кольцевую сеть RSTP или ERPS (по выбору заказчика) Поддерживает SNMP |
| Многоадресная рассылка | Отслеживание по протоколу IGMP |
| Функции переключения | Поддерживает ограничение скорости передачи данных Поддерживает агрегацию портов Поддерживает управление потоком портов Поддерживает VLAN порты, IEEE 802.1Q VLAN Поддерживает подавление широковещательных штормов |
| Параметры электропитания | |
| Входное напряжение | DC12V~56V (Резервный двойной источник питания; при активном PoE входное напряжение должно составлять 48 В постоянного тока) |
| Тип разъёма | Phoenix |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от обратной полярности | Есть |
| Способ охлаждения | Естественное охлаждение без вентилятора |
| Свойства | |
| Режим передачи | Сохранение и переадресация |
| Размер таблицы MAC-адресов | 8 кБ |
| Размер буфера пакетов | 1 Мбит |
| Пропускная способность | 14 Гбит/с |
| Задержка переключения | < 10 мкс |
| Количество кадров | 10 кБ |
| Мощность | < 10 Вт |
| Скорость передачи пакетов | 18 Мбит/с |
| Условия эксплуатации | |
| Рабочая температура | -40~+80°C |
| Температура хранения | -40~+85°C |
| Относительная влажность | 5%~95% (без конденсации) |
| Физические параметры | |
| Пыле-влагозащита | IP40, алюминиевый корпус |
| Габариты | 110x40x145 мм |
| Вес нетто | 0.4 кг |
| Монтаж | На DIN-рейку Настенный |
| Промышленные стандарты | |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | IEC(EN)61000-4-2(ESD): Contact: ±8kV, Air: ±12kV IEC(EN)61000-4-3(RS): 10V/m(80~1000MHz) IEC(EN)61000-4-4(EFT): Ethernet Port: ±4kV CM//±2kV DM IEC(EN)61000-4-5 (Surge): Ethernet Port: ±4kV CM//±2kV DM IEC(EN)61000-4-6 (Conducted RF immunity): 3V(10kHz~150kHz), 10V(150kHz~80MHz) IEC(EN)61000-4-16 (Conducted common mode disturbances immunity): 30V cont. 300V, 1s IEC(EN)61000-4-8 |
| Удары | IEC 60068-2-27 |
| Падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 |
| Среднее время наработки на отказ MTBF | 300 000 часов |
| Гарантия | |
| Гарантия | 3 года |
