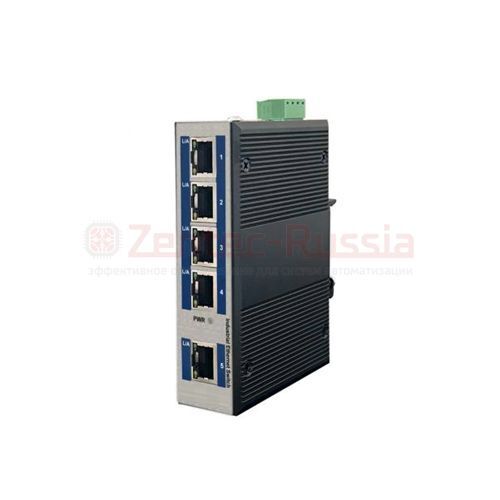

MES-205 5-портовый неуправляемый промышленный сетевой коммутатор, монтаж на DIN-рейку, алюминиевый корпус IP40
MES-205 — это компактный 5-портовый промышленный Ethernet-коммутатор, который поддерживает 1*10/100Base-TX восходящий медный порт и 4*10/100Base-TX нисходящий медный порт.
Коммутатор MES-205 поддерживает Ethernet протоколы уровня 2, необходимые на промышленных объектах для обеспечения стабильности сети связи.
Коммутаторы этой серии имеют маломощную, безвентиляторную конструкцию, обеспечивающую отсутствие шумовых помех, уровень защиты IP40, поддерживает рабочую температуру -20~+75℃ и хорошую электромагнитную совместимость.
Эта серия коммутаторов широко используется в промышленной автоматизации,
интеллектуальном транспорте, видеонаблюдении, интеллектуальном уличном освещении, интеллектуальном водоснабжении и других областях.
Он обеспечивает безопасное и надежное решение для построения быстрой и стабильной сети и является одним из предпочитаемых брендов в отрасли.
| Ethernet | |
|---|---|
| Стандарт IEEE 802.3: | 10Base-T Ethernet |
| IEEE 802.3u: | 100Base-TX Ethernet |
| IEEE802.3x: | Управление потоком |
| Порты | |
| LAN порты: | 5*10/100Base-T (X), адаптивные порты RJ 45, полнодуплексный/ полудуплексный адаптивный режим работы, поддержка адаптации MDI / MDI-X |
| Интерфейс питания: | Двойной разъем постоянного тока (6-проводная клемма подключения с шагом 5,08 мм) |
| Дальность передачи | |
| Витая пара: | 10 BASE-T: Кабель Cat 3,4,5 UTP (<=250 м) 100 BASE-T (X): UTP-кабели Cat5 или более поздней версии (<=100 м) |
| Особенности | |
| Полоса пропускания объединительной платы коммутатора: | 1,0Ггц (без блокировки) |
| Режим передачи: | сохранение и переадресация (полная линейная скорость) |
| Скорость пересылки пакетов: | 1,48 Мбит/с |
| Таблица MAC-адресов: | 1 КБАЙТ |
| Кэш: | 1,0-мегабитный кэш кадров |
| Задержка: | <10 микросекунд |
| Светодиодные индикаторы | |
| Индикатор питания: | PWR (зеленый индикатор) |
| Индикатор интерфейса: | LAN: желтый индикатор загорается при подключении/действии, гаснет при отключении; Мигание желтого индикатора указывает на состояние подключения к порту, отправку и получение данных; Зеленый индикатор показывает скорость 100 м/с; если зеленый индикатор выключен - скорость 10 м/с. |
| Промышленные стандарты | |
| Электромагнитные помехи: | FCC, часть 15, подраздел B, класс A, EN 55022, класс A |
| EMS: | IEC (EN) 61000-4-2 (ESD): разряд контактов ± 8 кВ, разряд воздуха ± 12 кВ IEC (EN) 61000-4-3 (RS): 10 В/м (80~1000 МГц) IEC (EN) 61000-4-4 (EFT): сетевой порт: ± 4 кВ см / / ± 2 кВ ДМ; IEC (EN) 61000-4-5 (перенапряжение): ± 4 кВ См / / ± 2 кВ ДМ; IEC (EN) 61000-4-6 (Радиочастотная проводимость): 3 В (10 кГц ~ 150 кГц), 10 В (150 кГц ~ 80 МГц) IEC (EN) 61000-4-16 (Синфазная проводимость): от 30 В до 300 В, 1 с IEC (EN) 61000-4-8 |
| Перфораторы: | IEC 60068-2-27 |
| Падение: | IEC 60068-2-32 |
| Вибрации: | IEC 60068-2-6 |
| Требования к источнику питания | |
| Клемма: | Клемма Phoenix (6-проводной разъем с шагом 5,08 мм) |
| Входное напряжение: | 12~52 В постоянного тока |
| Потребляемая мощность в режиме ожидания: | <1 Вт |
| потребляемая мощность системы при полной нагрузке: | <3 Вт |
| Резервное питание от двух источников питания | Да |
| Встроенная защита от перегрузки по току | 4,0А |
| Защита от переполюсовки | Есть |
| Конструкция | |
| Материал корпуса | Алюминий |
| Степень защиты корпуса | IP40 |
| Габариты (Д*Ш*В), мм | 116x85x33 |
| Вес (нетто), кг | 0.35 |
| Варианты установки | на DIN-рейку, на стену |
| Эксплуатация и хранение | |
| Рабочая температура, ℃ | -20 ~ +75 |
| Температура хранения, ℃ | -40 ~ +85 |
| Относительная влажность, % (без конденсации) | 5 ~ 95 |
