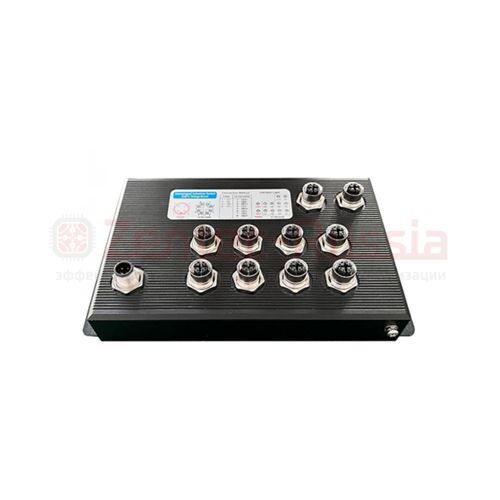

MES-1310-M12-V9-36 неуправляемый промышленный сетевой коммутатор с усилителем напряжения, 10 Ethernet портов 10*1GE Copper EN50155, монтаж настенный, IP68, алюминиевый корпус
MES-1310-M12-V9-36 — это 10-портовый полностью гигабитный неуправляемый промышленный коммутатор Ethernet. Этот продукт соответствует требованиям отраслевого стандарта EN50155 и стандарта протокола IEEE ;802.3af/at/bt. Он имеет функцию усиления входного напряжения DC12V~36V и поддерживает функции POE, POE+ и POE++. Интерфейс Ethernet использует прочный и надежный формат M12, подходящий для сценариев с сильной вибрацией и ударами. Этот продукт обеспечивает 10 * 1GE портов M12. Он может адаптироваться к различным суровым условиям и предоставлять пользователям надежные и удобные решения для подключения своих устройств Ethernet. Применение настенного метода установки может удовлетворить потребности различных сценариев применения.
Аппаратное обеспечение использует конструкцию без вентилятора, с низким энергопотреблением, широким диапазоном температур и напряжений. После прохождения строгих испытаний в соответствии с отраслевыми стандартами, оно может адаптироваться к промышленным средам со строгими требованиями ЭМС и широко применяется для бортовых PIS, управления поездами, видеонаблюдения, видеонаблюдения и других подсистем железнодорожного транспорта.
| Порты | 10 * 10/100/1000 Base-T(X) M12 X кодированных LAN портов Ethernet с разъемами Автоматическое обнаружение, полный/полудуплексный режим MDI/MDI-X с самоадаптивной настройкой 1 * M12 - кодированный разъем для подключения питания, с двойным резервированием питания |
| Стандарты Ethernet | Стандарт IEEE 802.3: 10Base-T Ethernet; Стандарт IEEE 802.3u: 100Base-TX Fast Ethernet; Соответствие стандарту IEEE 802.3ab: Гигабитный Ethernet 1000Base-T |
| Соответствие требованиям | EN50155 |
| Наработка на отказ | 300 000 часов |
| Гарантия | 3 года |
| Отраслевые стандарты | |
|---|---|
| EMI | FCC, часть 15, подраздел B, класс A, EN 55022, класс A |
| EMS | IEC (EN)61000-4-2 (ESD): разряд при касании ± 8 кВ, разряд воздуха ± 15 кВ IEC (EN)61000-4-3 (RS): 10 В/м (80～1000 МГц) IEC (EN)61000-4-4(EFT) : кабель питания: ±4 кВ Кабель передачи данных: ±2 кВ; IEC (EN)61000-4-5 (Перенапряжение): кабель питания: ±2 кВ СМ/±4 кВ ДМ; Кабель передачи данных: ±2 кВ см/±6 кВ ДМ; IEC (EN)61000-4-6 (Радиочастотная проводимость): 3 В (10 кГц ~ 150 кГц), 10 В (150 кГц ~ 80 МГц) IEC (EN)61000-4-16 (Синфазная проводимость): 30 В, продолжение 300 В,1 с IEC(EN )61000-4-8 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрация | IEC 60068-2-6 |
| Параметры переключения | |
| Способ передачи | Сохранение и переадресация |
| Объединительная плата Полоса пропускания | 20 Г |
| Емкость MAC | 16 КБ |
| Задержка переключения | <10μс |
| Кэш | 2 Мбит |
| Потребляемая мощность | <5 Вт |
| Требования к окружающей среде | |
| Рабочая Температура | -40~80°C(-40~176°F) |
| Температура хранения | -40~85°C(-40~185°F) |
| Относительная влажность воздуха | 5%~95% без образования конденсата |
| Характеристики PoE | |
| Стандарты PoE | IEEE802.3af/ IEEE802.3at/ IEEE802.3bt |
| Порты PoE | 8 портов поддерживают PoE++, автоматически определяют стандарты устройств, таких как IEEE802.3af, IEEE802.3at и IEEE802.3bt |
| Выходная мощность | IEEE 802.3af: макс. 15,4 Вт/порт Стандарт IEEE 802.3at: макс. 30 Вт/порт, Стандарт IEEE 802.3bt: макс. 90 Вт/порт, Макс. общая выходная мощность для PD: 240 Вт при 36 В на входе (нормальная температура); 120 Вт при 24 В на входе (нормальная температура); 60 Вт при 12 В на входе (нормальная температура) |
| POE приоритет | Когда мощность >макс. Мощность (на разных входах макс. Мощность в соответствии с этим входом), приоритет POE: порт №8 -порт №7 - порт №6 и так далее |
| Параметры электропитания | |
| Входное напряжение | 12~36 В постоянного тока |
| Защита | Поддерживает резервирование двух источников питания Поддерживает защиту от обратной полярности |
| Требования к кабелю питания | Рекомендуем использовать кабель M12 с номинальным током≥6A, для заказа провода, пожалуйста, обратитесь к ПВХ-этикетке на выключателе. |
| Механические характеристики | |
| Корпус | IP68, алюминиевый корпус |
| Установка | Настенный монтаж |
| Охлаждение | Естественное охлаждение, без вентилятора |
| Вес | 1,13кг |
| Размер | 186 x 121 x 30 мм |
| Светодиодная индикация | |
| Индикатор мощности | PWR |
| Индикатор интерфейса | LAN (Link/ACT) |
