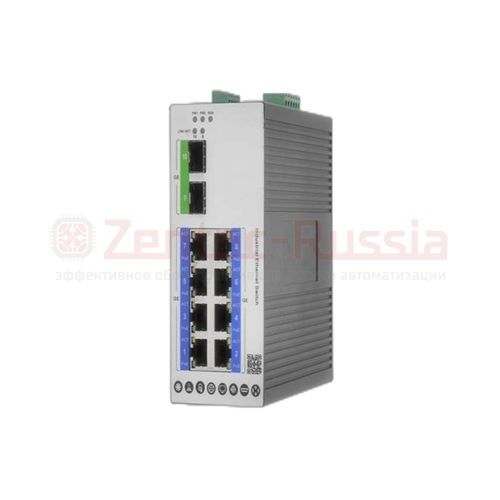

MES-1308-2S-L2 управляемый промышленный сетевой коммутатор, 10 Ethernet портов 2*2.5G/1G Fiber+8*GE Copper L2, монтаж на DIN-рейку/настенный, IP40, алюминиевый корпус
MES-1308-2S-L2 — это управляемый промышленный коммутатор L2 с 2*2,5G/1G оптоволокном + 8*GE PoE/PoE+ медными портами. Он поддерживает основные протоколы Ethernet уровня 2 для промышленных объектов, обеспечивая стабильность и надежность сети. Он имеет функцию мониторинга рабочего состояния IPC-камер с запатентованной технологией. Коммутатор оснащен портами 1RS485 и 1RS232, с низким энергопотреблением и безвентиляторной конструкцией для устранения шумовых помех. Он работает в широком диапазоне температур от -40 ℃ до +80 ℃ и имеет отличные характеристики ЭМС для стабильной работы в суровых промышленных условиях. Этот коммутатор является безопасным и надежным решением для промышленных приложений, включая интеллектуальные сетевые соединения, промышленную автоматизацию, интеллектуальный транспорт, видеонаблюдение, интеллектуальные фонарные столбы и интеллектуальные системы водоснабжения, обеспечивая быстрый и стабильный доступ к сетевому терминалу.
| Интерфейсы и индикаторы | |
|---|---|
| Сервисные порты | 8*10/100/1000 Мбит/с LAN RJ45 PoE / PoE+, полный / полудуплексный режим, автоматическое подключение MDI/MDI-X 2 порта SFP*2500/1000 base-X |
| Интерфейс передачи данных | 1*RS232, 1*RS485 |
| Светодиодные индикаторы | Мощность: PW1, PW2 Система: ЗАПУЩЕНА Порты SFP: LINK / ACT LAN-порты: ACT PoE / PoE+ |
| Цифровой вход | 1 цифровой вход Мокрый контакт: · 0-0, 6 В для состояния 0 · 1-24 В для состояния 1 · Максимальный входной ток: 5 мА Сухой контакт: · Логический уровень 0 - Открыто · Логический уровень 1 - близко к GND |
| Аварийный контакт | 1x Выходной сигнал воспроизведения, текущая мощность 0,5 А / 12 В постоянного тока |
| Стандарты Ethernet | |
| Стандарты | IEEE802. 3-10BaseT IEEE802. 3u-100BaseTX IEEE802. 3x-Управление потоком IEEE802. 3z-1000BaseX IEEE 802.1 ab-Протокол обнаружения канального уровня (LLDP) IEEE802. 1D-Протокол связующего дерева IEEE802. 1w-Протокол быстрого связующего дерева IEEE802. 1Q-Тегирование VLAN IEEE802. 1p - Класс обслуживания, IEEE802. Управление доступом к сети на основе 1X-порта |
| Особенности PoE | |
| Стандарты PoE | IEEE802.3af, IEEE802.3at |
| Мощность PoE | Макс. 30W/port@IEEE802.3at Макс. 15W/port@IEEE802.3af Общий расход PoE: не более 150 Вт |
| Порты PoE | Порты №1~8 поддерживают PoE/PoE +, автоматически определяют стандарты устройств, таких как IEEE802.3af или IEEE802.3at. |
| Функции программного обеспечения Ethernet | |
| Управление | Поддерживает консольное и веб-управление Поддерживает SNMP |
| Технология резервирования | Поддерживает RSTP или ERPS (клиент может выбрать один из них) Частная сеть быстрого доступа X-Ring |
| Многоадресная рассылка | Отслеживание IGMP |
| Функции переключения | Поддерживает ограничения скорости порта Поддерживает агрегацию портов Поддерживает управление потоком портов Поддерживает VLAN на основе портов, IEEE 802.1 Q VLAN Поддерживает подавление широковещательных штормов < /td> |
| Параметры питания | |
| Входное напряжение | 48 В постоянного тока |
| Разъем питания | Клеммная колодка типа Phoenix |
| Двойное резервирование питания | NHH |
| Защита от переполюсовки | NHH |
| Свойства переключателя | |
| Режим передачи | Сохранение и переадресация |
| Размер таблицы MAC | 16 Кбайт |
| Размер буфера пакетов | 2 Мбит |
| Коммутационная способность | 20 Гбит/с |
| Скорость пересылки пакетов | 30 Мбит/с |
| Задержка переключения | < 10 мкс |
| Потребляемая мощность | <10 Вт |
| Ограничения по окружающей среде | |
| Рабочая температура | -40~+80C(-40~176F) |
| Температура хранения | -40~+85C(-40~185F) |
| Относительная влажность | 5%~95% (без конденсации) |
| Физические характеристики | |
| Степень защиты IP | IP40, алюминиевый корпус |
| Размеры | 135мм * 135мм * 60мм |
| Вес нетто | 0,85 кг |
| Установка | Монтаж на DIN-рейку Настенный монтаж |
| Способ охлаждения | Естественное охлаждение без вентилятора |
| Промышленные стандарты | |
| Электромагнитные помехи | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | IEC(EN)61000-4-2(ESD): Contact discharge: ±8kV Air discharge: ±12kV IEC(EN)61000-4-3(RS): 10V/m(80~1000MHz) IEC(EN)61000-4-4(EFT): Ethernet Port: ±4kV CM//±2kV DM IEC(EN)61000-4-5(Surge): Ethernet Port: ±4kV CM//±2kV DM IEC(EN)61000-4-6(Conducted RF immunity): 3V(10kHz~150kHz),10V(150kHz~80MHz) IEC(EN)61000-4-16(Conducted common mode disturbances immunity): 30V cont. 300V, 1s IEC(EN )61000-4-8 |
| Удар | IEC 60068-2-27 |
| Свободное падение | МЭК 60068-2-32 |
| Вибрация | МЭК 60068-2-6 |
| Наработка на отказ | 300 000 часов |
| Гарантийный срок | 3 года |
