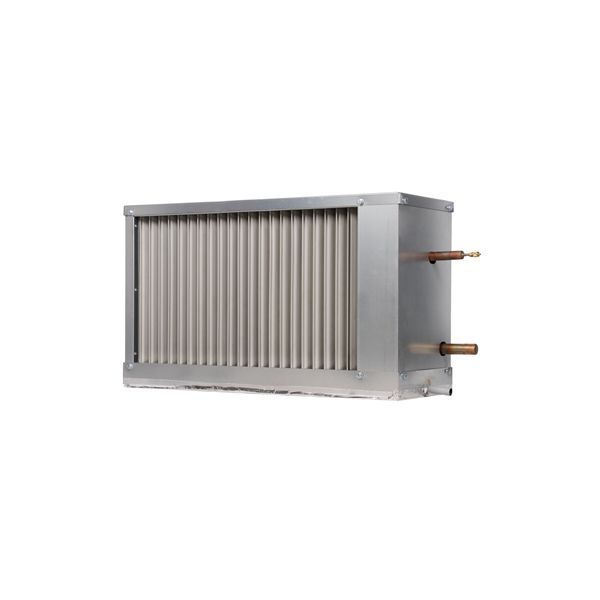

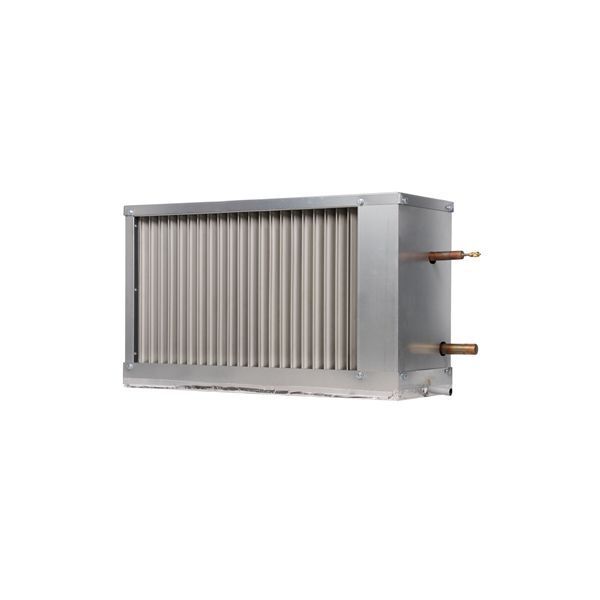

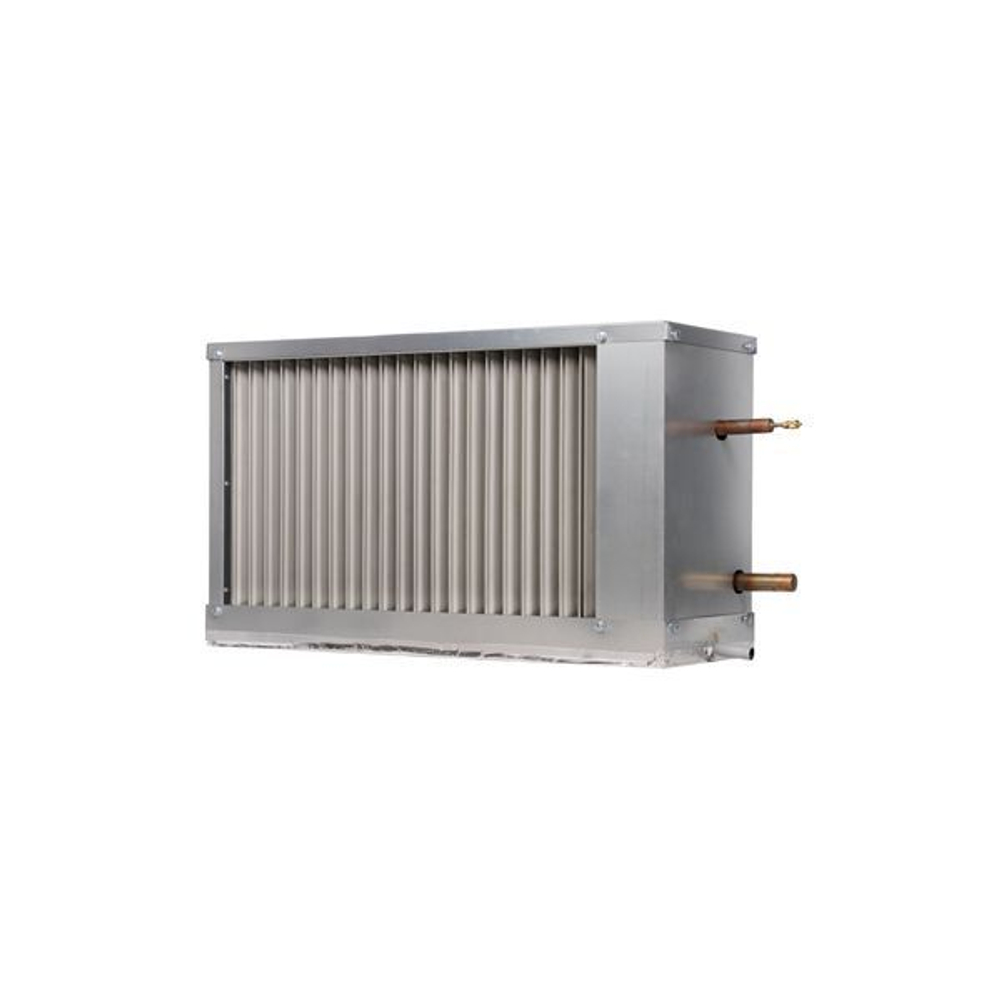

Фреоновый охладитель воздуха для прямоугольных каналов Shuft WHR-R 600×350-3, сечение вентиляционного канала 600×350 мм, трехрядный медно-алюминиевый теплообменник
Фреоновые охладители Shuft WHR-R 600×350-3 устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых, общественных и производственных помещений, в которых требуется охлаждение подаваемого воздуха.
Во фреоновых охладителях WHR-R в качестве хладагента используются фреоны R22, R410A, R507, R404A, R134a.
Подвод хладагента — слева по ходу движения воздуха. Изменить сторону обслуживания фреонового охладителя невозможно!
Корпуса воздухоохладителей серий WHR-R изготовлены из оцинкованного стального листа. Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2,1 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм), что позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Трубы расширены механическим способом и прочно соединены с оребрением для повышения теплоотдачи. Пайка калачей теплообменника осуществляется припоем с 2% содержанием серебра, что гарантирует высокое качество соединений.
Воздухоохладители Shuft серии WHR-R имеют каплеуловитель, сделанный из пластиковых профилей шириной 100 мм. Они расположены с интервалом в 33 мм по всей длине теплообменника. Эти профили имеют специальное криволинейное сечение, которое задерживает капли влаги, когда воздух проходит через теплообменник и каплеуловитель. Вода собирается в поддоне из оцинкованной стали с трубкой для отвода конденсата. Снаружи поддон покрыт теплоизоляцией.
Перед охладителем следует устанавливать фильтр для защиты его от загрязнений и снижения холодопроизводительности. Устройство устанавливается в горизонтальном положении, обеспечивающем отвод конденсата.
